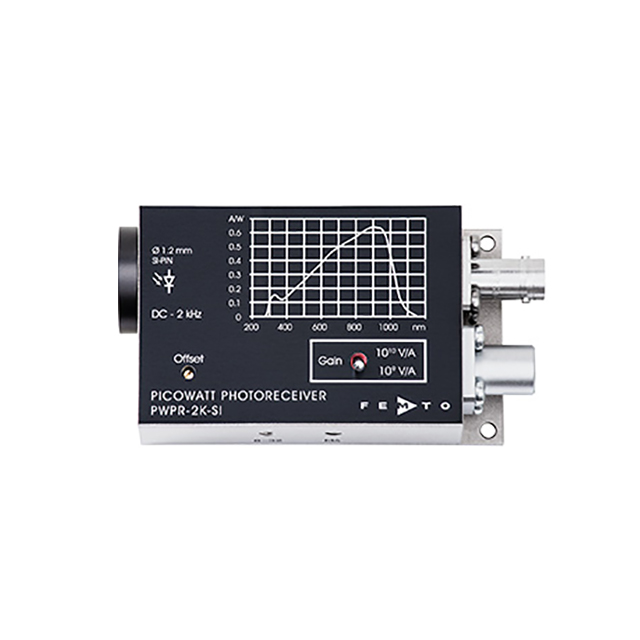

PWPR-2K皮瓦光接收器系列

更新時間:2025-03-13

瀏覽量:2030

品牌：FEMTO
型號：PWPR-2K
描述：PWPR-2K 光接收器出廠時配備了光學自由空間輸入?？蛇x擇 1.035″-40 螺紋法蘭 (FST) 和 25 mm 無螺紋法蘭 (FS)。這兩種類型都提供與來自不同制造商的管、透鏡、籠式系統和光學...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PWPR-2K皮瓦光接收器系列-特征

低噪聲，NEP ≤ 10 fW/√Hz
Si 和 InGaAs 型號涵蓋 320 至 1700 nm 的波長范圍
帶寬 DC 至 2 kHz
互阻增益可切換 10⁹ V/A, 10¹⁰ V/A
自由空間輸入 1.035″-40 螺紋，或者 25 mm 直徑無螺紋
使用可選的旋入式適配器可輕松轉換為光纖輸入（FC 和 FSMA）

測量從直流到 2 KHZ 的極小光信號

除了精確和快速的 cw 測量之外，從 DC 到 2 kHz 的相對較大的帶寬還允許進行時間分辨和調制測量。尤其是與鎖定放大器的組合導致靈敏測量系統幾乎不受外部干擾源的影響。通過這種方式，PWPR-2K 可以輕松檢測大約 100 fW 到 10 nW 的光功率。

與光學平臺（自由空間）和光纖的兼容性

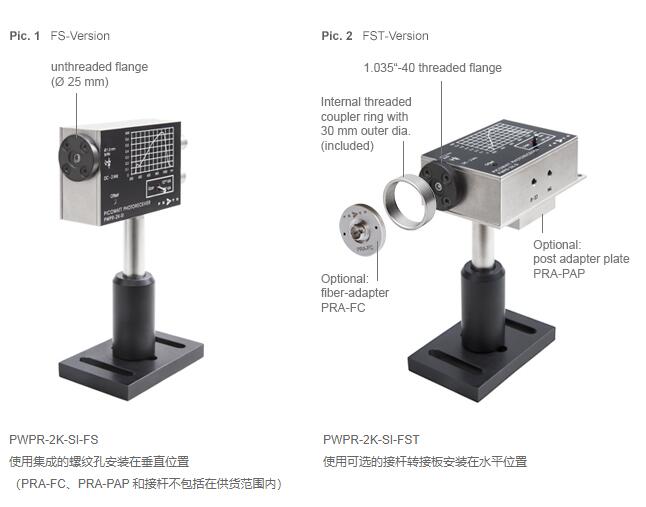

PWPR-2K 光接收器出廠時配備了光學自由空間輸入?？蛇x擇 1.035″-40 螺紋法蘭 (FST) 和 25 mm 無螺紋法蘭 (FS)。這兩種類型都提供與來自不同制造商的管、透鏡、籠式系統和光學適配器等光學標準附件的廣泛兼容性。例如，螺紋自由空間輸入 (FST) 可以通過擰緊可選的光纖適配器（PRA-FC 和 PRA-FSMA）輕松轉換為光纖輸入。

相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高度穩定的耦合。

所有 PWPR-2K 光接收器均具有 UNC 8-32 和 M4 螺紋孔，用于安裝在公制和英制螺紋標準柱上?？蛇x的轉接板 PRA-PAP 開辟了更多的安裝選項。

應用

光譜學、反射和透射測量
時間分辨光脈沖和功率測量
光源表征
使用斬波調制的高靈敏度應用
用于示波器、A/D 轉換器和鎖定放大器的光學前端

型號	PWPR-2K-SI-FST PWPR-2K-SI-FS	PWPR-2K-IN-FST PWPR-2K-IN-FS
光電二極管	1.2 mm ? Si-PIN	0.5 mm ? InGaAs-PIN
光譜范圍	320 - 1060 納米	900 – 1700 納米
帶寬 (?3 dB)	直流 - 2 kHz	直流 - 2 kHz
上升/下降時間 (10 % - 90 %)	165 微秒	165 微秒
跨阻抗增益（可切換）	1 x 10⁹V/A 1 × 10¹⁰V/A	1 x 10⁹V/A 1 × 10¹⁰V/A
最大轉換增益	0.64 x 10⁹ V/W (@ 900 nm, 增益 10⁹ V/A) 0.64 x 10¹⁰ V/W (@ 900 nm, 增益 10¹⁰V/A)	1.1 x 10⁹ V/W (@ 1580 nm, 增益 10⁹ V/A) 1.1 x 10¹⁰ V/W (@ 1580 nm, 增益 10¹⁰ V/A
NEP (@ 100 Hz)	9 fW/√Hz(@ 900 nm)	10 fW/√Hz(@ 1580 nm)
數據表	628KB	649KB
