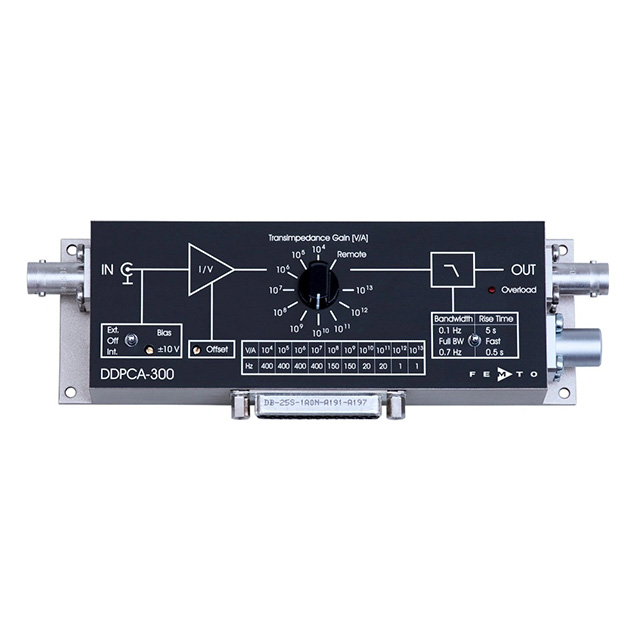

DDPCA-300亞飛安電流放大器-特征

1. 低噪聲：最小 0.4fA 峰峰值

2. 可調增益從 10 4到 10 13 V/A

3. 240 dB 動態范圍，用于亞 fA 至 mA 測量

4. 預緊測試對象的可調張力

5. 緊湊型設計，可直接在信號源處使用

6. 可以手動或通過數字接口進行設置

可調亞飛安放大器 DDPCA-300 是各種低噪聲跨阻放大器的新成員。非凡的設計實現了最低 0.2 fA/√Hz 和 0.4 fA 峰峰值的出色輸入噪聲值。

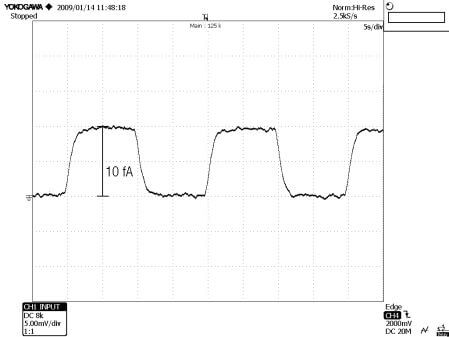

0 4到 10 13的寬范圍內手動或接口V/A 可以設置。因此，該放大器具有超過 240 dB 的動態范圍，并允許通過簡單地切換測量范圍來測量從亞毫微微到毫安的電流。緊湊的設計可以直接在信號源處使用，從而避免長電纜造成的信號損傷。為了優化信噪比，該設備可以使用集成信號濾波器適應各種測量條件。即使在最高增益水平下，帶寬也適合直接測量單個毫微微安，無需外部平均（見圖 1）。

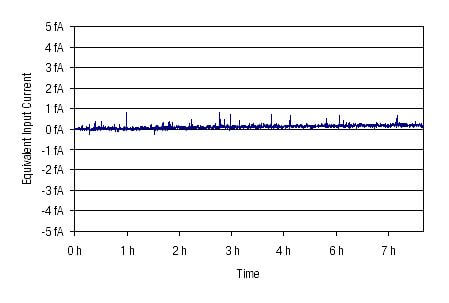

漂移和偏移電流會導致測量誤差和基線偏移，尤其是在飛安范圍內。因此，DDPCA-300 的設計針對高長期穩定性和極低漂移進行了優化。下面的圖表 2 顯示了放大器在很長一段時間內的漂移行為。在超過 7 小時的時間內實現了小于 0.5 fA 的漂移值。如果無法避免基線偏移，例如由于強烈的溫度變化，則可以通過內置偏移設置來補償由此產生的誤差電流。

DDPCA-300 的高測量靈敏度可用于表征高阻抗半導體（例如 MOS 和 JFET）和量子點。直接在放大器輸入端的可調偏置電壓可用于將樣本帶到正確的工作點。偏置電壓在放大器上手動設置或通過接口在 ±10 V 范圍內設置。對于不需要偏置電壓的光電流或電荷測量等應用，只需將其關閉即可。

* 上表中的帶寬、上升時間和綜合輸入噪聲值適用于“全帶寬”信號濾波器設置。通過濾波器設置“0.7 Hz”或“0.1 Hz”可以實現較低的峰峰值噪聲值。在增益范圍為 10 12 和 10 13 V/A 且濾波器設置為 0.1 Hz 時，可實現 0.4 fA 峰峰值的最小輸入噪聲。

可通過微調器調整偏移量。LED 過載指示器。輸入保護免受高達 ±2 kV 的瞬變。輸出短路保護。電源電壓 ±15 V，通過 3 針 Lemo ®插座。包括一個匹配的連接器。可選配PS-15系列電源。有關更多詳細信息，請參見數據表。
