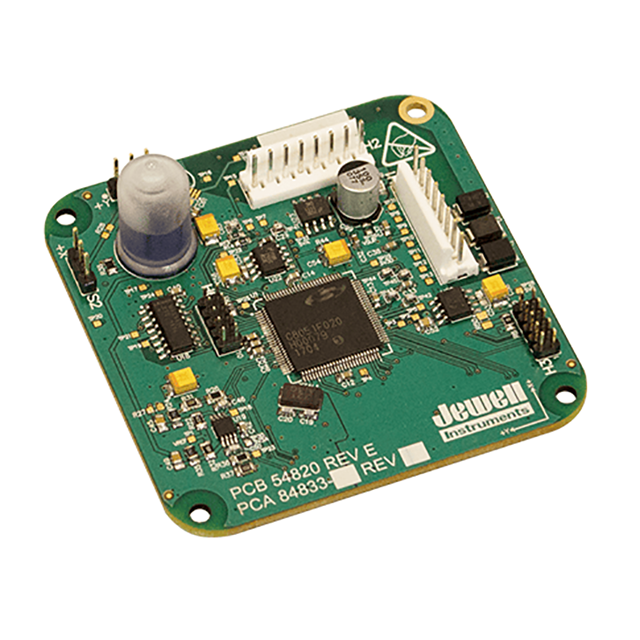

美國Jewell MD908“IRIS（虹膜）”傾角開關

更新時間:2026-01-24

瀏覽量:345

品牌：美國Jewell
型號：MD908
描述：IRIS傾角開關及控制器是一款功能強大的傾角控制設備，它將數字式雙軸傾角儀與固件功能集成于一個緊湊的裝置之中。這款儀器能夠讓你以恒定不變的引力矢量為參照，測量任意方向的旋轉運動并做出響應。設備標配24...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell MD908“IRIS（虹膜）”傾角開關描述：

數據表  用戶手冊  輪廓圖

IRIS傾角開關及控制器是一款功能強大的傾角控制設備，它將數字式雙軸傾角儀與固件功能集成于一個緊湊的裝置之中。這款儀器能夠讓你以恒定不變的引力矢量為參照，測量任意方向的旋轉運動并做出響應。設備標配24英寸連接電纜。對于原始設備制造商（OEM）應用而言，IRIS可用于保持平臺水平狀態、避免傾翻情況、防止超出范圍的運動以及執行其他控制功能。

產品規格

	高增益型	標準型	廣角型
角度范圍（°）	±10	±25	±50
分辨率（°）	0.002	0.004	0.01
重復性（°）	0.01	0.01	0.02
非線性度（%）	1	1	1
輸出電壓（V）	RS-232，RS-422（RS-485全雙工）
輸出格式	NMEA XDR，Trimble TCM，BAE，Ashtec兼容，簡易格式（默認：X，Y，溫度，序列號）
溫度輸出	板載溫度傳感器
采樣率	每秒10個樣本至每24小時1個樣本
波特率	9600（默認），19200，28800，57600，115200，230400
數據格式	NMEA XDR，Trimble專有，Ashtech兼容，簡易格式（x，y，溫度，序列號）
通道	X軸傾斜，Y軸傾斜，溫度，序列號
傾角開關控制	8個TTL兼容的CMOS控制輸出（0-5VDC）；每個通道20mA源功率（所有8個通道不超過100mA）
Kz系數（°/℃，典型值）	10角秒
Ks系數（%/℃，典型值）	0.03
時間常數（秒）	0.15
固有頻率（Hz）	7
輸入電壓（Hz）	7-28VDC，最大紋波250mV
輸入電流（Hz）	RS-232輸出時為27-30mA RS422/485輸出時為48-51mA 整個工作溫度范圍內的電流消耗如果使用H3接頭輸出，可能會額外消耗20至100mA
保護	反極性和浪涌保護
電源	7-28VDC，最大紋波250mV，反極性保護
環境條件	工作和存儲溫度范圍為-40至+85℃。100%濕度，IP65
連接	包含三根60cm（2英尺）電纜：信號（H1），電源（H2），控制輸出（H3）
材料	玻璃電解傳感器，玻璃纖維PCB

重量	1.1盎司
尺寸	2.6 × 2.6 × 1英寸
應用	? 5個用戶可編程閾值 ? TTL兼容的CMOS輸出（0-5VDC） ? RS-232或RS-422（RS-485全雙工）輸出 ? 測量兩個正交垂直平面內的旋轉運動 ? X軸傾斜、Y軸傾斜、溫度和序列號的輸出數據格式 ? 靈敏度小于0.002° ? 用戶可編程設置包括：自動歸零（去皮）、樣本平均和滯后控制
