產品介紹
數據表 LCF-2330C 外形圖 LCF-2330P 外形圖 CF-2330法蘭底座外形圖

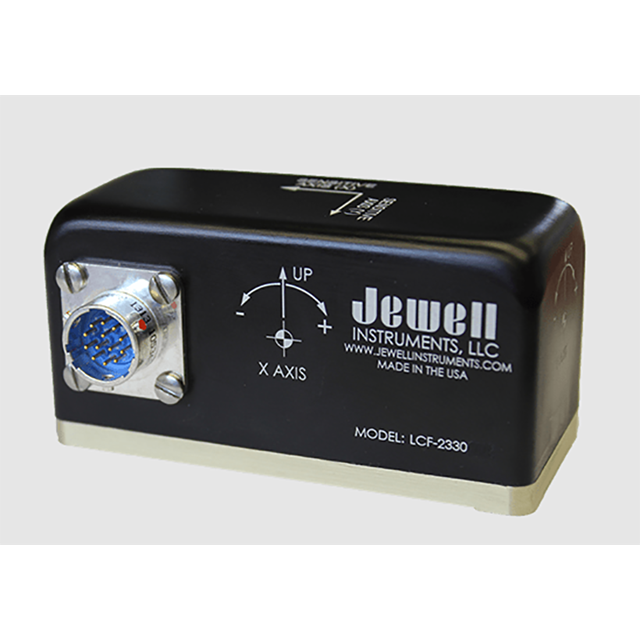

Jewell LCF-2330 系列傾角儀是堅固耐用、高精度 LCF 系列的雙軸版本。LCF-2330 的設計經過優化，以小巧方便的封裝為需要緊湊型雙軸解決方案的應用提供 Jewell 堅固耐用、流體阻尼、彎曲懸架、伺服技術的高精度和可重復性。該產品有多種選項可供選擇，包括法蘭底座、公制螺紋和溫度傳感器，可以根據您的個人需求進行定制。
產品規格：LCF-2330：±5V 輸出
| 輸入范圍（°） | ±3.0 | ±5.0 | ±14.5 | ±30.0 | ±90.0 |
| 滿量程輸出（VDC，滿量程輸出 ±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（%滿量程輸出 最大值）2 | 0.05 | 0.05 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 286.5 | 95.54 | 20.0 | 10.0 | 5.0 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 200 | 100 | 100 | 100 | 100 |
| 帶寬（-3dB，Hz，標稱值） | 3.0 | 3.0 | 30.0 | 30.0 | 30.0 |
| 橫向軸錯位（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0° 輸出（伏特范圍） | ±0.75 | ±0.25 | ±0.075 | ±0.05 | ±0.05 |
| 0° 輸出溫度靈敏度（伏特/°C 最大值） | 0.015 | 0.005 | 0.001 | 0.0005 | 0.0003 |
| 分辨率和閾值（μ）3 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 2 |
| 輸入電壓范圍（VDC） | ±12 至 ±18 |
| 輸入電流（mA，最大值） | 30 |
| 噪聲（Vrms，最大值） | 0.002 |
| 輸出阻抗（Ω，標稱值） | 100 |
| 工作溫度范圍 | -40°C 至 +80°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 振動 | 20 grms |
| 沖擊 | 1000g，1 毫秒，半正弦 |
| 密封 | IP65 |
產品規格：LCF-2330-LC：4-20mA 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±90.0 |
| 滿量程輸出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.05 | 0.02 | 0.03 | 0.04 |
| 比例因子（mA/g，標稱值） | 458.4 | 152.9 | 31.95 | 16.0 | 8.0 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 300 | 300 | 100 | 100 | 100 |
| 帶寬（-3dB，Hz，標稱值） | 0.5 | 2 | 15 | 20 | 30 |
| 橫向軸不對準度（° 最大值） | ±0.50 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0°輸出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0°輸出溫度靈敏度（伏特/°C 最大值） | 0.024 | 0.009 | 0.002 | 0.001 | 0.001 |
| 分辨率與閾值（μ）3 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 2 |
| 輸入電壓范圍（VDC） | 20 至 30 |
| 輸入電流（mA，最大值） | 90 |
| 噪聲（Vrms，最大值） | 0.01 |
| 工作溫度范圍 | -40°C 至 +80°C |
| 極限溫度范圍 | -60°C 至 +90°C |
| 振動 | 20 克均方根 |
| 沖擊 | 1000g，1 毫秒，半正弦波 |
| 密封 | IP65 |
| 重量 | 10盎司 |
| 尺寸 | 2.03 × 3.63 × 2.1英寸 |
| 特性 |
? ±1° 至 ±90° 輸入全范圍 ? 微弧度分辨率 ? 可選內置溫度傳感器 ? ±5 Vdc 輸出、4 - 20mA 輸出或 0 - 5V 輸出 ? 0° 輸出溫度穩定性 ? 可提供 RoHS 合規性 |
| 應用 |
? 雷達與天線調平 ? 武器平臺調平 ? 駁船和海上平臺控制 ? 偏差測量 ? 二軸機床調平 ? 橋梁結構監測 ? 潛水器控制反饋 ? 海上平臺穩定性 ? 生產/制造工藝 ? 航空航天工業設備 |
