產品介紹
數據表 用戶指南 安裝快速指南

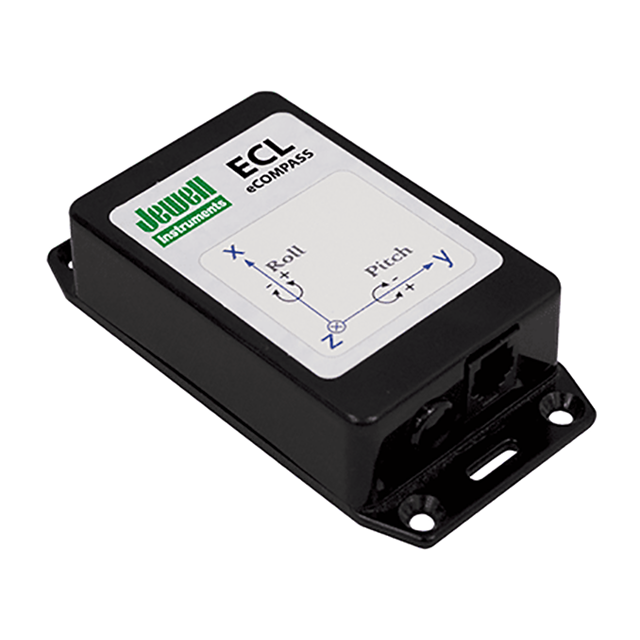

ECL低功耗數字羅盤為商業、工業和軍用用戶設計。ECL系列對關注各類復雜條件下功耗和航向準確的遙控潛水器和AUV制造商尤為重要。待機模式下，耗電僅50微安，運行模式下僅需15毫安。從喚醒起到后不到十分之一秒即可提供準確的航向數據。配備擴展范圍傾斜傳感器，支持±60°俯仰和橫滾。
產品規格
| 精度（均方根） | ±0.5° | 典型值，傾斜度 <35° 俯仰角 <60° |
| 重復性 | ±0.2° | 無濾波 |
| 響應時間（毫秒） | 75 | 最小值，無濾波 |
| 俯仰角范圍 | ±80° | |
| 傾斜范圍 | ±42° | ±60° 可選 |
| 更新速率（每秒測量次數） | 14 |
| 精度 | ±0.2° | 工廠校準 |
| 重復性 | ±0.15° | 無濾波 |
| 范圍 | ±42° | ±60° 可選 |
| 穩定時間（秒） | 0.5 | 無阻尼 |
| 供電電壓（V DD） |
6 - 30V直流未穩壓 5.0V直流穩壓 |
最低4.9V直流 |
| 供電電流 |
工作：15mA 采樣：5mA 待機：50μA |
典型值 |
| 工作溫度 | -20° 至 70°C | |
| 存儲溫度 | -40° 至 125°C | |
| 濕度 | 0 - 90% | 非冷凝 |
| 外殼材料 |
（ABS）阻燃塑料UL94 VO 壓鑄鋁合金（360.1型） |
| 印刷電路板尺寸 | 1.6英寸寬 × 3.0英寸長 × 0.6英寸/0.8英寸高，傾斜傳感器需要0.8英寸高 |
| 印刷電路板安裝 | 4顆4號螺絲，間距1.4英寸 × 2.2英寸 |
| 重量 |
塑料：3.2盎司（90.7克） 鋁：7.2盎司（204.1克） |
| 連接器 |
8針單排0.1英寸摩擦接頭 6針RJ12模塊化插座 |
| 信號類型 | RS-232或TTL |
| 波特率（比特/秒） | 2400、4800、9600或19200 |
| 字符格式 | 8位數據，無奇偶校驗，1位停止位 |
| 輸入緩沖區大小 | 90個字符 |
| 輸出緩沖區大小 | 110個字符 |
| 輸出格式 | NMEA 0183 |
| 輸出數據速率 | 每分鐘1到1200條語句 |
| 工作模式 | 連續或采樣 |
| 角度單位 | 度、密位、弧度、16位整數 |
| 尺寸 | 5.43 × 2.38 × 1.22英寸 |
| 特性 |
? 寬工作溫度范圍 ? 單電源供電 ? 低功耗 ? 提供RS-232和TTL輸出 ? 可進行系統內配置和測試 ? 塑料或鋁合金外殼可選 |
| 應用 |
? 無人駕駛車輛 ? 機器人技術 ? 氣象浮標 ? 天線定位 ? 船舶導航 |
