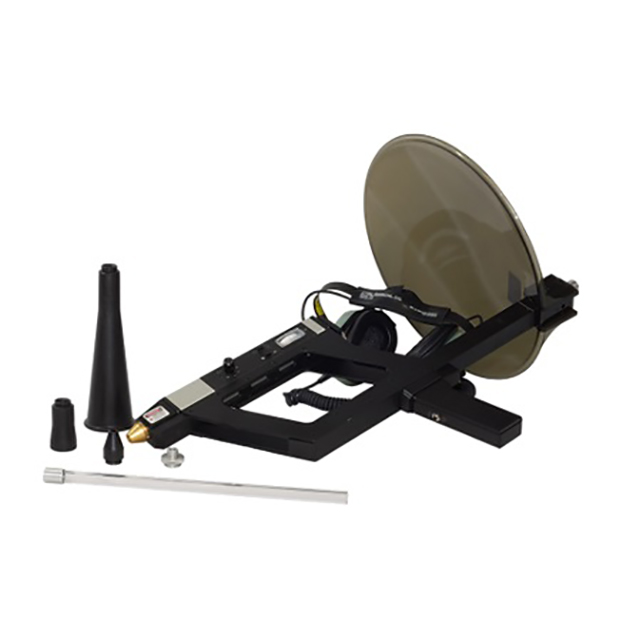

美國CTRL UL101 電氣檢測儀

更新時間:2025-03-13

瀏覽量:2032

品牌：美國CTRL
型號：UL101
描述：UL101 電氣檢測儀利用機載附件來安全地檢查密封的電氣面板和變電站。UL101 電氣檢測儀可對電弧、電暈放電和跟蹤進行早期、遠距離檢測。通過減少輸電/配電損耗和停電來節省時間和金錢。拋物面附件（P...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

UL101 電氣檢測儀描述：

產品手冊

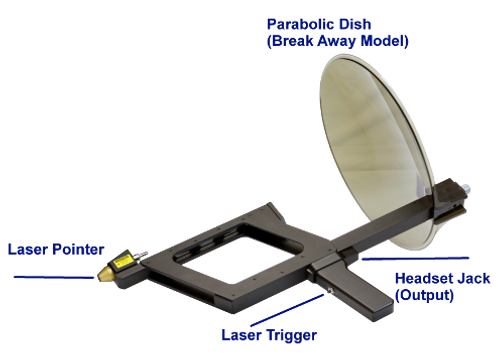

UL101 電氣檢測儀利用機載附件來安全地檢查密封的電氣面板和變電站。UL101 電氣檢測儀可對電弧、電暈放電和跟蹤進行早期、遠距離檢測。通過減少輸電/配電損耗和停電來節省時間和金錢。拋物面附件（PowerBeam 300）可以精確定位距離目標 1 度以內的超聲波源，最遠可達 300 英尺（91.44 米）。

優勢：

易用性

只需調整 UL101 電氣檢查員手持式接收器上的靈敏度即可查明泄漏;使用 PowerBeam 300 拋物面附件掃描最遠 300 英尺外的區域。

方向性

超聲波沿線性路徑傳播，不會繞過拐角或反射。使用CTRL的聲學超聲聆聽產品，泄漏不容易被掩蓋。

無需校準

超聲波用于指示和定位，而不是泄漏測量。我們的檢漏儀堅固耐用，適用于腐蝕性強的環境，包括發電廠

敏感性

我們的 UL101 電氣檢測儀可以更快、更準確地發現泄漏。您的系統現在可以在正常甚至改進的真空度下運行，以提高動力渦輪機的效率。

成本

超聲檢測儀的成本比氦氣檢漏系統的成本低 3 到 5 倍。與行業其他相比，CTRL 的 UL101 產品價格具有競爭力，需要更少的培訓，并且使用速度更快。

應用：

電氣檢測（輸變電站、配電站、MMC等）

特點：

固定頻率

靈敏度是其他拋物線培養皿的兩倍

易于調節的靈敏度和增益

將超聲波轉換為易于識別的聲音

用于 UL101 接收器的標準 9 伏電池

兩節用于 PowerBeam 300 的 AAA 電池（為激光筆供電）

“步槍現場”在戶外時精確定位

激光在室內時進行精確定位

在不打開或使用昂貴窗口的情況下檢查密封面板

在使用紅外線之前，作為安全預防措施，識別電弧和跟蹤電位

規格

PowerBeam 300 尺寸	21" x 17" x 1.26" (533 x 432 x 32 mm)
碟子直徑	13" (330 mm)
PowerBeam 300 重量	45 盎司（1.3 千克）
PowerBeam 300 電源	兩（2）節標準 AAA 堿性電池（用于激光）
電池壽命	> 20 小時
PowerBeam 300 保修	1 年零件和人工
接收器尺寸	8.75“ x 1.26” x 1.26“ （222 x 32 x 32 mm） 4.125“ x 1.26” x 1.26“ （105 x 32 x 32 mm）
接收器重量	11.6 盎司（330 克）
外殼	擠壓鋁，壁厚 .09“ （2.3 mm）
接收器電源	9 伏堿性電池（>連續使用 45 小時）
套件運輸尺寸	21“ x 18” x 7“ （53 x 18 x 46 cm）
套件裝運重量	14 磅（6 公斤）
接待距離	高達 300 英尺（90 米）
靈敏度閾值	最小強度：10-12 W/m2 （0 dB SPL）最小超聲波壓力：2.0 x 10-5 PA @ 40 kHz
工作共振頻率	1.8 - 2.2 kHz @ level 0.7 （or -3 dB SPL）
工作溫度范圍	-4° 至 +130° F（-20° 至 +54° C）
頭戴式耳機	工業級/600歐姆阻抗 21-24 dB外部噪聲衰減
保修	頭頂或腦后（與安全帽一起使用）所有制造商缺陷的 5 年零件和人工無需校準績效重新認證（每年一次）
