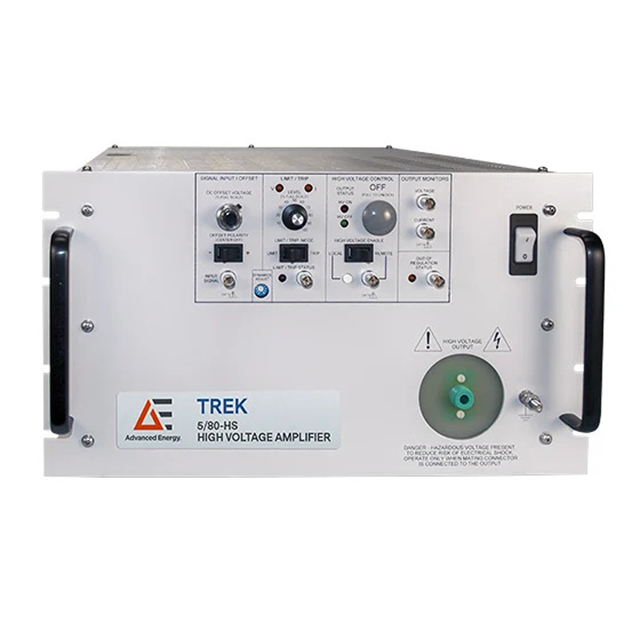

美國Trek 5/80-HS 同相高壓功率放大器

更新時間:2025-03-13

瀏覽量:2221

品牌：美國Trek
型號：Trek 5/80-HS
描述：直流穩定 Trek 5/80-HS 同相高壓功率放大器可用于各種工業和研究應用，包括質譜、離子束控制以及交流或直流偏置。其四象限有源輸出級可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這使您...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 5/80-HS 同相高壓功率放大器描述：

數據表

Trek 5/80-HS是一款用于工業和研究應用的直流穩定、高速、高壓功率放大器。它采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這種類型的輸出對于實現各種負載（如高電容性或無功負載）所需的精確輸出響應和高轉換速率至關重要。它被配置為非反相放大器。

直流穩定 Trek 5/80-HS 同相高壓功率放大器可用于各種工業和研究應用，包括質譜、離子束控制以及交流或直流偏置。其四象限有源輸出級可在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這使您能夠實現高電容或電抗負載所需的精確輸出響應和高轉換速率。

產品亮點

動態調整功能，可優化各種負載參數的交流響應

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

符合 CE 標準（僅限 230 VAC 裝置）

本地和遠程高壓開/關功能

通過閉環系統實現高精度

通過四象限輸出驅動電容負載

由于輸出噪聲低，因此具有精確的輸出

通過短路保護保護設備

免維護運行和全固態設計，節省成本

產品應用

交流或直流偏置

大氣等離子體

介質阻擋放電

電活性聚合物（EAP）

電流變液

靜電偏轉

電光調制

離子束轉向

質譜儀

材料極化和粒子加速器

鐵電材料特性

產品規格

輸出電壓范圍	0至±5 kV直流或峰值交流
輸出電流范圍	0至±80 mADC或±240mA峰值kAC，持續1 ms（不超過80 mArms）
輸入電壓范圍	0至±5 kV直流或峰值交流
輸入阻抗	25 k?，標稱值
直流電壓增益	固定在1000V/V
直流電壓增益精度	優于滿量程的0.1%
直流偏移電壓	小于±2 V
輸出噪聲	小于1.0 V rms1
回轉率（典型值為10%至90%）	大于1200 V/μs
小信號帶寬	直流至大于100 kHz
大信號帶寬	直流至大于35 kHz
穩定性	隨時間漂移：< 50 ppm/hr，非累積性隨溫度漂移：< 200 ppm/°C
尺寸	279 mm H x 482 mm W x 654 mm D
重量	24.9 kg (55 lb)
工作溫度	0°C to 40°C (32°F to 104°F)
相對濕度	~85%，非冷凝
輸出功率（W）	400
最大輸出電流（A）	±0.08
轉換速率（V/ms）	>1200000
輸出電流范圍（mA）	0 至 ±80 DC，±240 AC
輸出電壓范圍（V）	0 至 ±5000
