美國Torrent Photonics 透射球

更新時間:2025-03-13

瀏覽量:1962

品牌：美國Torrent Photonics
型號：
描述：Torrent Photonics生產高質量的傳輸球體（t-spheres）增程線。該系列包括許多標準F/#633nm構建，以及根據要求提供的定制F/#和定制波長t球。T球是Fizeau干涉術的必要組...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Torrent Photonics 透射球描述：

Torrent Photonics生產高質量的傳輸球體（t-spheres）增程線。該系列包括許多標準F/#633nm構建，以及根據要求提供的定制F/#和定制波長t球。T球是Fizeau干涉術的必要組成部分，用于測量光學系統的透射波前和光學表面的反射波前。

應用

例如，使用單反相機時，如果不安裝相機鏡頭，相機機身無法拍照。同樣，干涉儀體在沒有透射球或透射平面的情況下無法進行測量。F/# 是焦距和入射光瞳直徑之間的比率，其中需要不同的 F/# 來測量不同半徑的光學元件。F/# 可以簡單地認為是反射波前測量的曲率半徑與可見孔徑之間的比率。“更快”（較小數字）F/# 可以在給定半徑內測量更大的區域，但焦距會縮短，從而限制了您可以用它來測量的曲率半徑。

T 形球精度的關鍵是組件的zui終表面，稱為參考表面。當來自干涉儀的光穿過參考時，產生的波前會干擾被測表面。通常，假設參考表面是完整的，并且干涉儀測量的所有干擾都假定來自被測部件。Torrent Photonics 高精度、間距拋光參考表面，用于平滑、低不規則性的波前。這種光學工藝水平使我們能夠提供 λ/20 質量（λ = 632.8nm）的所有 t 球（包括我們的 F/0.56），大多數為 λ/40 水平。

優勢

Kreischer 擴展范圍設計，用于測量比同類 F/# T 球更長的凸曲率半徑

獨特的光學設計，可減少橫向（傾斜）回撤誤差的影響

與其他來源相比，目錄標準 F/# 更多，這填補了計量學的空白。

4-Inch TS 系列

f/No.	R	D	WD	OD	L	EFL
f/0.56	22.7	40.7	8.1	147.8	132.3	55.8
f/0.65	39.0	60.0	22.0	133.4	101.8	65.6
f/0.75	50.0	66.7	32.5	133.4	101.8	76.1
f/1.0	90.0	90.0	72.2	133.4	96.3	100.3
f/1.5	142.7	96.4	130.0	133.4	83.4	150.4
f/2.4	264.5	110.2	255.0	133.4	96.3	244.4
f/3.3	344.7	104.2	336.0	133.4	71.1	339.3
f/4.9	540.1	110.2	532.0	133.4	71.1	500.2
f/6.0	633.3	104.7	626.0	133.4	71.1	615.3
f/7.1	800.1	112.7	794.0	133.4	71.1	723.5
f/10.7	1201.4	112.3	1195.0	133.4	71.1	1087.8
f/12.0 diverger	1,201 cx	104.0	n/a	134.2	20.4	-1185.0
f/12.5 converger	1,258.0 cc	101.0	1253.0	134.2	20.4	1286.0
f/14.3 converger	1,431.9 cc	99.9	1425.0	134.2	20.4	1462.3
f/16.5 converger	1,654.4 cc	100.1	1648.0	134.2	20.4	1683.2
f/20.0 diverger	2,043 cx	102.7	n/a	134.2	20.4	-2026.4

6-Inch TS 系列

f/No.	R	D	WD	OD	L	EFL
f/0.75	72.1	96.0	47.0	180.1	149.9	107.5
f/1.1	130.7	120.9	109.0	180.1	110.1	160.8
f/1.6	220.3	136.5	199.0	180.1	110.1	243.0
f/2.4	346.7	146.9	333.0	180.1	89.9	361.5
f/3.5	518.3	148.1	507.0	180.1	89.9	532.6
f/5.0	739.8	150.4	730.0	180.1	89.9	749.8
f/7.4	1128.0	152.4	1120.0	180.1	89.9	1127.4

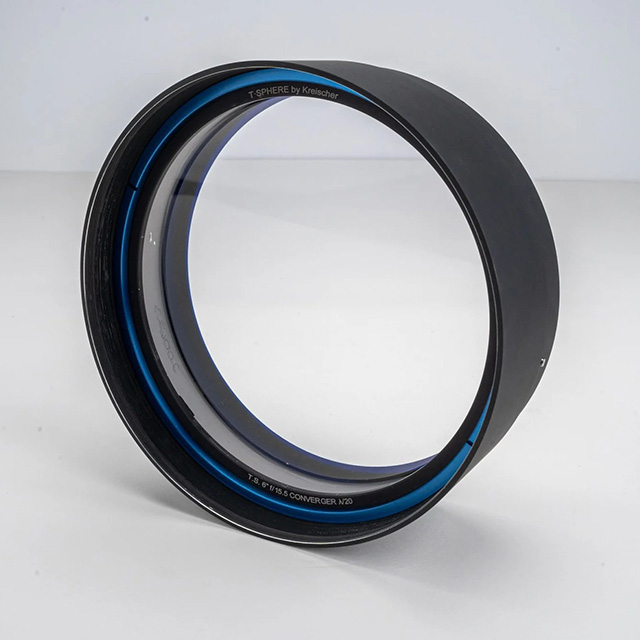

f/15.5 converger	2342.3 cc	150.9	2314.7	177.7	47.5	2373.6
