SN-522 MODBUS網絡輻射計

更新時間:2025-03-13

瀏覽量:2157

名稱：Apogee
型號：SN-522
描述：Apogee Instruments 的新型四分量凈輻射計可單獨測量凈輻射分量。該傳感器具有 Modbus RS-232 或 RS-485 輸出，無需多個...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SN-522 MODBUS網絡輻射計概述：

用戶手冊 數據表

Apogee Instruments 的新型四分量凈輻射計可單獨測量凈輻射分量。該傳感器具有 Modbus RS-232 或 RS-485 輸出，無需使用多個模擬通道來測量凈輻射的各個分量。凈輻射計作為一個完整的包裝提供，包括凈輻射計、安裝桿、用于數據記錄器接口的尾纖電纜和手提箱。

SN-522 MODBUS網絡輻射計優勢:

板載 A/D 轉換和 Modbus 輸出

Apogee 凈輻射計具有板載 A/D 轉換和 Modbus 輸出功能，無需多個模擬數據記錄器通道。

四分量凈輻射計

一個向上看和向下看的總輻射表，以及一個向上看和向下看的總輻射表分別測量凈輻射的四個分量。

單獨加熱的輻射計

每個輻射計都包括一個單獨的加熱器，通過很大限度地減少露水/霜對過濾器的影響來提高準確性。

結構緊湊、重量

輕重量輕、體積小，便于安裝。

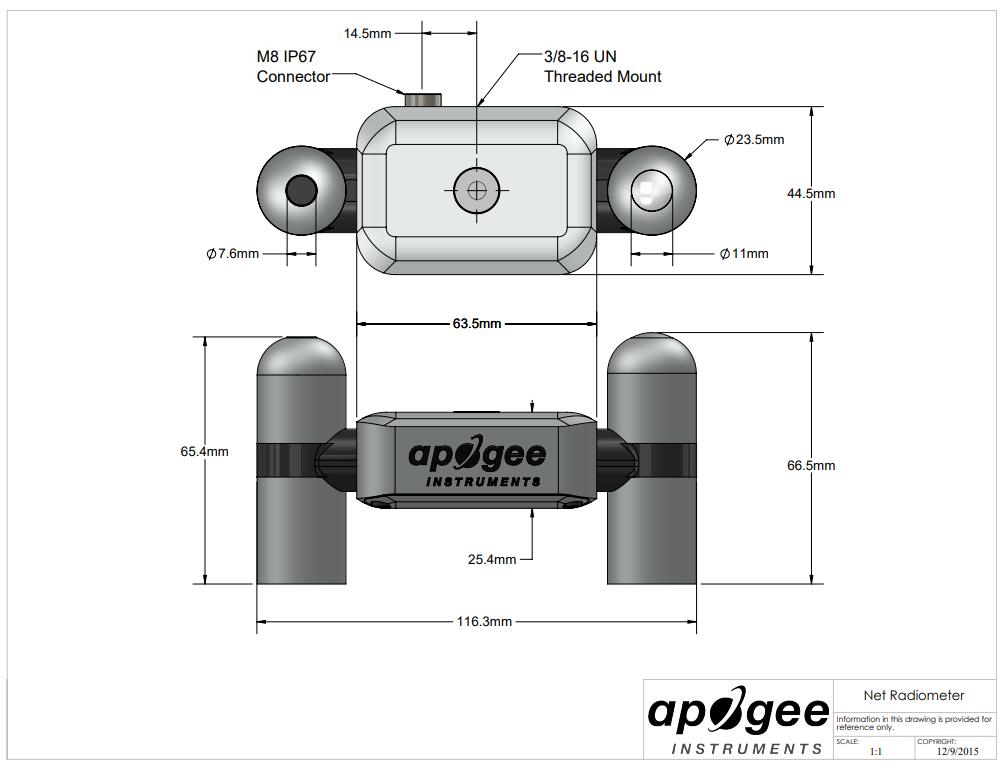

SN-522圖紙：

SN-522規格:

輸入電壓范圍	5.5 至 24 V DC（加熱器經過優化以在 12 V DC 下運行）
輸出	RS-232 或 RS-485
電流消耗（12 V 直流電源電壓）	加熱器開啟：72 mA；加熱器關閉：13.5 毫安
響應時間	將所有檢測器信號數字化需要 750 毫秒
加熱器（傳感器單獨加熱）	12 V DC 時的 62 mA 電流消耗和 740 mW 功率要求
操作環境	-50 至 80 攝氏度；0 至 100 % 相對濕度
維度	長 116 毫米，寬 45 毫米，高 66 毫米
大量的	320 g（含安裝桿和 5 m 導線）
電纜	M8 連接器（IP68 等級）連接到傳感器外殼，5 m 四芯屏蔽雙絞線，采用山都平橡膠護套，帶尾纖引線
制造的	美國制造
高溫計	規格
高溫計靈敏度	0.12 mV/W mˉ2（因傳感器而異，列出的典型值）
高溫計校準系數（靈敏度的倒數）	8.5 W mˉ2（因傳感器而異，列出的典型值）
高溫計校準不確定度	± 5 %
高溫計輸出范圍	-24 至 24 毫伏
高溫計測量范圍	-200 至 200 W mˉ2（凈長波輻照度）
高溫計測量重復性	小于 1%
高溫計長期漂移	每年靈敏度變化小于 2%
高溫計非線性	小于 1%
高溫計探測器響應時間	小于 0.5 秒
高溫計視野	150?
高溫計光譜范圍	5 至 30 微米
高溫計溫度響應	從 -15 到 45 C 小于 5 %
高溫計窗口加熱偏移	小于 10 W mˉ2
高溫計零偏移 B	小于 5 W mˉ2
高溫計傾斜誤差	小于 0.5%
每日總輻射表的不確定度	± 5 %
高溫計溫度傳感器	30 kΩ 熱敏電阻，25 C 時的 ± 1 C 容差
熱敏電阻的高溫計輸出	0 至 2500 mV（典型值，也可使用其他電壓）
熱敏電阻的高溫計輸入電壓要求	2500 mV 激勵（典型值，可以使用其他電壓）
總輻射表	規格
總輻射表靈敏度	0.045 mV 每 W mˉ2（向上看）；0.035 mV/W mˉ2（向下看），（因傳感器而異，列出了典型值）
日射強度計校準系數（靈敏度的倒數）	22 W mˉ2 每 mV（向上看）；28.5 W mˉ2 每 mV（向下看）
總輻射表校準不確定度	在 1000 W mˉ2 時小于 3 %
總輻射表輸出范圍	0 至 90 mV（向上看）；0 至 70 mV（向下看）
總輻射表測量范圍	0 至 2000 W mˉ2（凈短波輻照度）
總輻射表測量重復性	小于 1%
總輻射表長期漂移	每年少于 2%
總輻射表非線性	小于 1%
日射強度計探測器響應時間	0.5秒
總輻射表視野	180?（向上看）；150?（向下看）
總輻射表光譜范圍	385 nm 至 2105 nm（仰視）；295 nm 至 2685 nm（下視）
總輻射表定向（余弦）響應	在 80? 太陽天頂（向上看）時小于 30 W mˉ2；0 到 60? 之間的角度小于 20%（向下看）
總輻射表溫度響應	從 -15 到 45 C 小于 5 %
總輻射表零偏移 A	小于 5 W mˉ2；小于 10 W mˉ2（加熱）
總輻射表零偏移 B	小于 5 W mˉ2
每日總輻射表的不確定性	小于 5%
