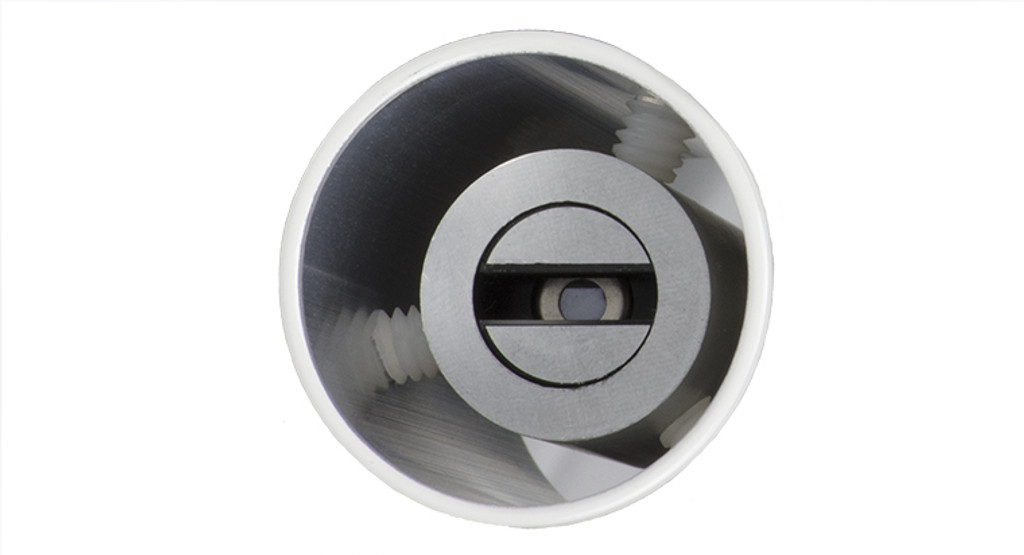

SIF-1H1：高速水平視場紅外輻射計

更新時間:2025-03-13

瀏覽量:1798

品牌：Apogee
型號：SIF-1H1
描述：SIF-1H1是一種響應時間為0.2秒的快速響應模型紅外輻射計。模擬傳感器未經放大，具有電壓輸出和高質量電纜，端接在預鍍錫尾纖中......
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SIF-1H1：高速水平視場紅外輻射計功能特性：

用戶手冊 技術圖紙 數據表

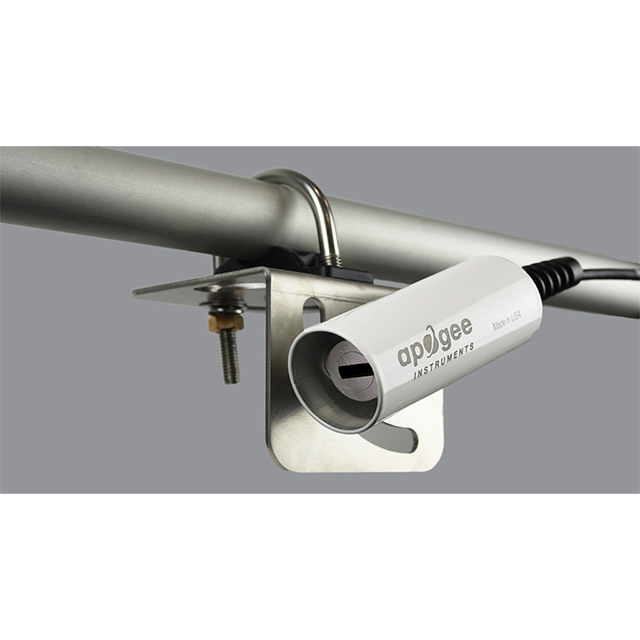

SIF-1H1-SS是一種響應時間為0.2秒的快速響應模型紅外輻射計。模擬傳感器未經放大，具有電壓輸出和高質量電纜，端接在預鍍錫尾纖導線中，便于連接到數據記錄器和控制器。傳感器獨特的幾何形狀在水平方向上提供了32°的寬半角度視場，在垂直方向上提供13°的半角度視場。這使得用戶能夠以較淺的角度安裝傳感器，而不會看到地平線上方，同時盡可能擴大測量的面積。典型的應用包括用于植物水分狀況估計的植物冠層溫度測量、表型、表型、用于確定結冰條件的路面溫度測量，以及用于能量平衡研究的地表（土壤、植被、水、雪）溫度測量。傳感器包括IP68不銹鋼電纜連接器，距離頭部30厘米，以簡化傳感器的拆卸和更換，便于維護和重新校準。SIF-1H1-SS設計用于安裝遠地點AM-250商用安裝支架。

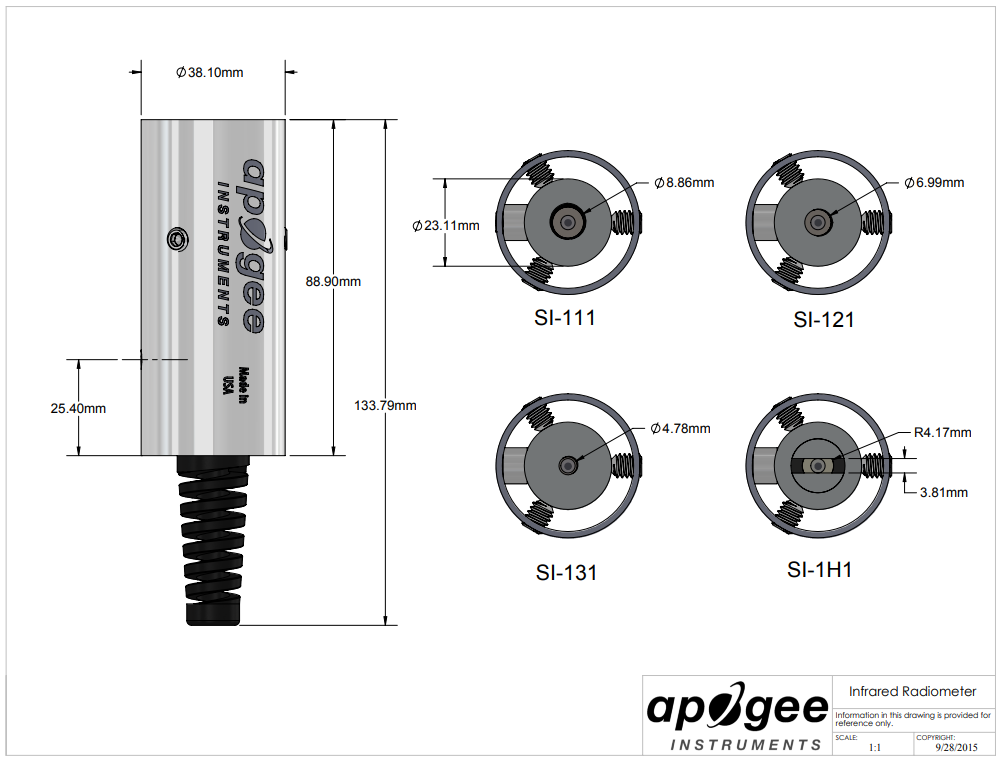

SIF-1H1：高速水平視場紅外輻射計圖紙：

SIF-1H1 圖紙

SIF-1H1：高速水平視場紅外輻射計規格：

近似靈敏度	每 C 10 μV
熱電堆的輸出	對于 -55 至 55 C 的溫差，約為 -0.55 至 0.55 mV
熱敏電阻輸出	2500 mV 激勵（典型值，可以使用其他電壓）
輸入電壓要求	0 至 2500 mV（典型值，取決于輸入電壓）
校準不確定度（-30 至 65 C）	0.2攝氏度
校準不確定度（-40 至 80 C）	0.5攝氏度
測量重復性	小于 0.05℃
穩定性（長期漂移）	當鍺過濾器保持清潔狀態時，每年斜率變化小于 2%
響應時間	0.2 秒，檢測器信號在階躍變化后達到 95% 的時間
視場	32?水平半角；13?垂直半角
光譜范圍	8 至 14 微米；大氣窗
操作環境	-50 至 80 攝氏度；0 至 100 % 相對濕度（非冷凝）
尺寸	直徑 23 毫米，長度 60 毫米
質量	190 g（含 5m 導線）
電纜	5 m 六芯屏蔽雙絞線；TPR 夾克（高耐水性、高紫外線穩定性、寒冷條件下的柔韌性）；尾纖引線
保修	4 年材料和工藝缺陷
制造	美國制造
