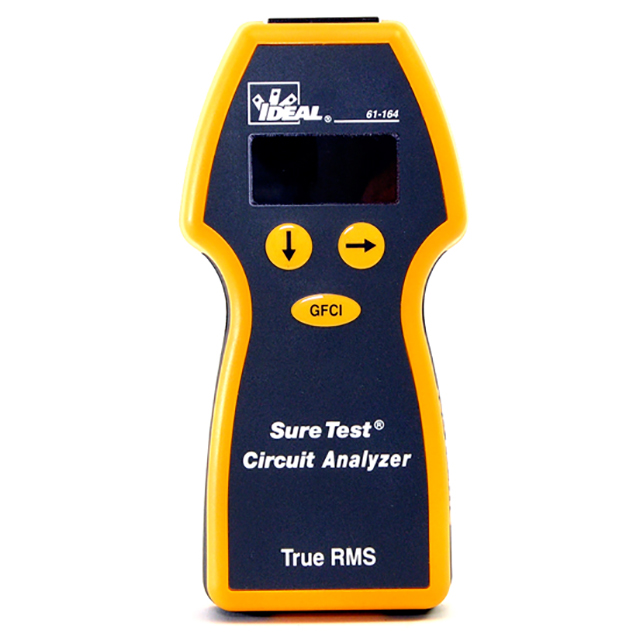

美國Prostat PGT-61-164 電路分析靜電檢測儀

更新時間:2025-03-13

瀏覽量:1733

品牌：美國Prostat
型號： PGT-61-164
描述：正確的接線對于確保分支電路的安全性和性能至關重要。從安全角度來看，電擊危險和火災主要是由于安裝不當或保護裝置（如GFCIs）的故障造成的。從性能的角度來看，電氣設備和高科技設備在住宅和商業建筑中隨處可...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PGT-61-164 電路分析靜電檢測儀描述：

產品手冊  數據表  測量表

正確的接線對于確保分支電路的安全性和性能至關重要。從安全角度來看，電擊危險和火災主要是由于安裝不當或保護裝置（如GFCIs）的故障造成的。從性能的角度來看，電氣設備和高科技設備在住宅和商業建筑中隨處可見。它們需要可靠的電源才能正常運行，以確保其使用壽命。

該裝置僅設計用于 120 伏交流熱中性線和接地。如果美國電氣系統中的插座接線錯誤，它受到保護至 240 VAC，但應立即拔下插頭，并且在電壓得到糾正之前不進行任何測試。顯然，這不適用于標準電壓為 240 H 至 N 的國家/地區。本機不適用于也不適合 120 赫茲時的 60 VAC 以外的任何其他用途。

特性

設計用于 120 伏交流熱中性線和接地

根據 ANSI/ESD S6.1 測量接地阻抗

符合ANSI/ESD S6.1的中性線和地線驗證

驗證“熱”和“中性”是否未反轉

驗證熱接地和設備接地是否未反轉

線路電壓

真有效值

峰值電壓

地至中性線電壓

頻率

熱導體和中性線阻抗

識別虛假（盜版）理由

測試 GFCI 和 EPD 是否正常運行

識別 3 線插座中的正確接線

技術規格

特性	范圍	分辨率	基本精度²
線路電壓	85.0 - 265.0 伏交流電	0.1V	1.0% ± .2V
峰值線路電壓	121.0 - 354.0 伏交流電	0.1V	1.0% ± .2V
頻率	45.0 - 65.0 Hz	0.1Hz	1.0% ± .2Hz
% 電壓降	0.1% - 99.9%	0.1%	2.5% ± .2%
負載電壓	10.0 - 132.0 伏交流電	0.1V	2.5% ± .2V
中性線-接地 V	0.0 - 10.0 伏交流電	0.1V	2.5% ± .2V
阻抗 - 熱	0.00 ? - 3.00 ?	0.01 ?	2.5% ± .02 ?
中性線和接地	> 3 ?		未指定
GFCI 行程時間	1mS 至 6.500S 計數器	1 毫秒	1.0% ± 2mS
GFCI 跳閘電流	6.0 - 9.0 mA	0.1mA	1.0% ± .2mA
EPD 跳閘電流	30.0 - 37.0 mA	0.1mA	1.0% ± .2mA
預計在線負載	1.00 – 20.0A	0.1A	未指定

特性
顯示	128 x 64 OLED，帶背光
Volt 的顯示更新	小于 2.5 倍秒
所有功能上的超量程指示	顯示“OL”
操作環境	32°F 至 122°F（0°C 至 50°C），<80%RH
存儲環境	32°F 至 122°F（0°C 至 50°C），相對濕度<80%
高度	2000米（6561.7英尺）
案例構建	ABS UL 94V/0/5VA 等級
尺寸（長x寬x深）	6.4 英寸 x 3.0 英寸 x 1.4 英寸 162 毫米 x 76 毫米 x 36 毫米
重量	9.4 盎司（267 克）
安全	UL61010B-1，Cat III-300V UL-1436，用于AFCI、GFCI和插座
保證	2 年保修
