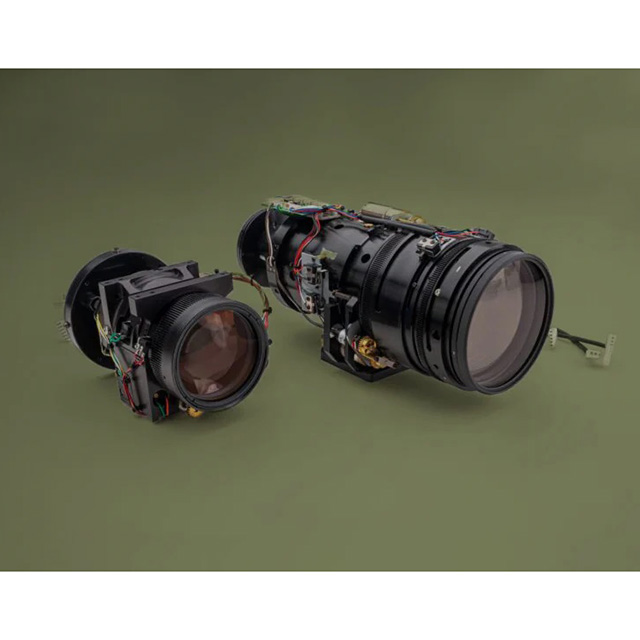

美國Torrent Photonics Graflex 電動變焦鏡頭

更新時間:2025-03-13

瀏覽量:2335

品牌：美國Torrent Photonics
型號：Graflex
描述：Graflex 電動變焦鏡頭專注于短距離、中距離和遠程系統的性能、可靠性和耐用性，而不會犧牲準確性。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Torrent Photonics Graflex 電動變焦鏡頭描述：

Graflex 電動變焦鏡頭專注于短距離、中距離和遠程系統的性能、可靠性和耐用性，而不會犧牲準確性。

良好的透射率：視軸保持率和圖像質量

固有的堅固性：在每個設計階段的衰弱條件下進行性能測試;采用全金屬齒輪設計

可定制：支架、極端溫度齒輪電機等。

電動連續變焦和模塊化鏡頭

9 倍至 35 倍變焦比

高分辨率、準確性和可重復性 DRI 可達 25 公里

堅固耐用

可承受極端振動、沖擊、操作和存儲溫度

增強的熱穩定性

經過 MLD-STD-810 測試，模擬串行數據控制

保持視軸完整性

實現精確的精度和對準

選項

MTF 測試， BCD，電子，極端溫度齒輪電機

特性

帶串行接口和以太網的 DIS-III 數字鏡頭控制系統

完全可編程的 ZHS-II 儀表加熱系統

寬溫度范圍齒輪電機

開環和閉環電子元件

視軸補償裝置（BCD）

光學測試和鏡頭分析

CFE8 碳纖維透鏡外殼，可實現長和輕重量

自定義接口支架

標準環境

工作溫度：變焦鏡頭在暴露并熱穩定到 -30°C 至 +70°C 范圍內的任何溫度后將運行

儲存/運輸溫度：變焦鏡頭在暴露和熱穩定到 -40°C 至 +75°C 范圍內的任何溫度后都不會損壞

沖擊：變焦鏡頭在每個軸上受到 3 次 7.5g 的沖擊，持續 11ms 鋸齒，雙向（總共 18 個脈沖），不會損壞

振動：在 10-150 Hz 的頻率范圍內受到軸向振動（非角度）或 0.1gRMS 時，變焦鏡頭將運行并且不會損壞

標準電氣、控制和反饋

虹膜	8-16Vdc @ 30mA，0.4V 至 1.0V（峰到峰）
縮放/聚焦	6-12Vdc @ 60mA
AI PCB	3.0Vdc @ 21mA
位置	變焦和聚焦電位計
光圈控制	自動
控制	模擬

詳細數據

						HFOV (度數)	A	B	C	D	E
比率	零件編號	焦距	光圈	CCD	Wide	Tele	最大長度(mm)	寬度(mm)	高度(mm)	物鏡OD(mm)	過濾器線程	重量(Kg)
9X	9X121	12.1 mm - 120.0 mm	f 1.80	1/2"	29.6	3.06	127.6	70.00	79.50	65.00	M62 x.75	0.575
				1/3"	22.4	2.29
	9X182	18.2 mm - 180.0 mm	f 2.7	2/3"	27.2	2.8	132.9					0.612
				1/2"	19.9	2.04
				1/3"	15.00	1.53
	9X242	24.2 mm - 240.0 mm	f 3.6	1"	30.5	3.15	134.1					0.623
				2/3"	20.6	2.1
				1/2"	15.1	1.23
				1/3"	11.3	1.15
12X	12X150	15.0 mm - 180.0 mm	f 1.9	1"	47.5	4.2	233.5	137.1	134.1	111.00	M107x.75	3.11
				2/3"	32.7	2.8
				1/2"	24.1	2.04
				1/3"	18.2	1.53
	12X225	22.5 mm - 270.00 mm	f 2.9	1"	32.7	2.8	238.8					3.147
				2/3"	22.1	1.87
				1/2"	16.2	1.36
				1/3"	12.2	1.02
	12X300	30.0 mm - 360.0 mm	f 3.8	1"	24.8	2.1	239.9					3.158
				2/3"	16.7	1.4
				1/2"	12.2	1.02
				1/3"	9.2	0.76
20X	20XA600	6.0 mm - 121.0 mm	f 1.6	2/3"	72.5	4.16	126.58	70.10	79.50	65.10	M62x.75	0.575
				1/2"	56.1	3.03
				1/3"	43.6	2.27
	20XA900	9.0 mm - 180.0 mm	f 2.4	2/3"	52.1	2.8	133.58					0.614
				1/2"	29.1	2.04
				1/3"	29.9	1.53
	20XA120	12.0 mm - 242.0 mm	f 3.2	2/3"	40.3	2.08	134.76					0.612
				1/2"	29.9	1.51
				1/3"	22.6	1.14
20X	20XB150	15.0 mm - 300.0 mm	f 3.6	1/2"	24.1	1.22	156.01	66.01	70.01	59.01	M62 x .75	0.8
				1/3"	18.2	0.92
	20XB300	30.0 mm - 600.0 mm	f 7.2	2/3"	16.7	0.84	162.5					0.848
				1/2"	12.2	0.61
				1/3"	9.1	0.46
28X	28X940	9.4 mm - 255.0 mm	f 3.5	1/2"	37.6	1.44	224.00	88.00	90.50	80.00	M77x.75	1.44
				1/3"	28.6	1.08
	28X141	14.1 mm - 382.50 mm	f 5.25	2/3"	34.7	1.32	229.30					1.479
				1/2"	25.6	0.96
				1/3"	19.3	0.72
	28X189	18.9 mm - 510.00 mm	f 7.0	1"	38.5	1.48	230.50					1.477
				2/3"	26.2	0.99
				1/2"	19.2	0.72
				1/3"	14.5	0.54
30X	30X102	10.2 mm - 310.0 mm	f 1.5	1/2"	34.8	1.18	244.5	100.00	111.00	90.00	M86x1	1.95
				1/3"	26.5	0.89
	30X153	15.3 mm - 460.0 mm	f 2.3	2/3"	32.1	1.1	251.5					1.989
				1/2"	23.6	0.8
				1/3"	17.8	0.6
	30X204	20.4 mm - 620.0 mm	f 3.0	1"	35.8	1.22	255.9					1.987
				2/3"	24.3	0.81
				1/2"	17.8	0.59
				1/3"	13.4	0.44
32X	32XA156	15.6mm - 500.0mm	f3.0	1/2"	23.4	0.74	247.6				M95 x 1	2.46
				1/3"	17.5	0.55
	32XA312	31.2mm - 1000.0mm	f6.0	2/3"	16.1	0.51	254.1					2.471
				1/2"	11.7	0.37
				1/3"	8.8	0.28
34X	34X102	10.2 mm - 350.0 mm	f 1.5	1/2"	54.8	1.05	247.6	100.00	111.00	90.00	M86x1	1.95
				1/3"	26.5	0.8
	34X153	15.3 mm - 520.0 mm	f 2.25	2/3"	32.1	0.97	252.9					1.989
				1/2"	23.6	0.7
				1/3"	17.8	0.53
	34X204	20.4 mm - 700.0 mm	f 3.0	1"	35.8	1.08	254.1					1.987
				2/3"	24.3	0.72
				1/2"	17.8	0.52
				1/3"	13.4	0.39
59X	59X130	13.0 mm - 775.0 mm	f 3.5	1/2"	27.7	0.52	367.5	135.00	135.00	98mm	M107x.75	5.32
				1/3"	20.9	0.36
	59X195	19.5 mm - 1162.0 mm	f 5.0	2/3"	25.4	0.43	372.8					5.359
				1/2"	18.6	0.32
				1/3"	14.00	0.24
	59X260	26.0 mm - 1555.0 mm	f 7.0	1"	28.40	0.49	374.01					5.357
				2/3"	19.20	0.32
				1/2"	14.00	0.24
				1/3"	10.60	0.18
63X	63X163	16.3 mm - 1028.0mm	f 2.8	1/2"	22.2	0.36	381.7	127.01	127.01	120.01	M116 x 1	4.7
				1/3"	16.7	0.27
	63X244	24.5 mm - 1542.0 mm	f 4.2	2/3"	20.4	0.33	387.01					4.737
				1/2"	14.9	0.24
				1/3"	11.2	0.18
	63X326	32.6 mm - 2056.0 mm	f 5.6	2/3"	15.4	0.25	388.2					4.748
				1/2"	11.21	0.18
				1/3"	8.42	0.14
