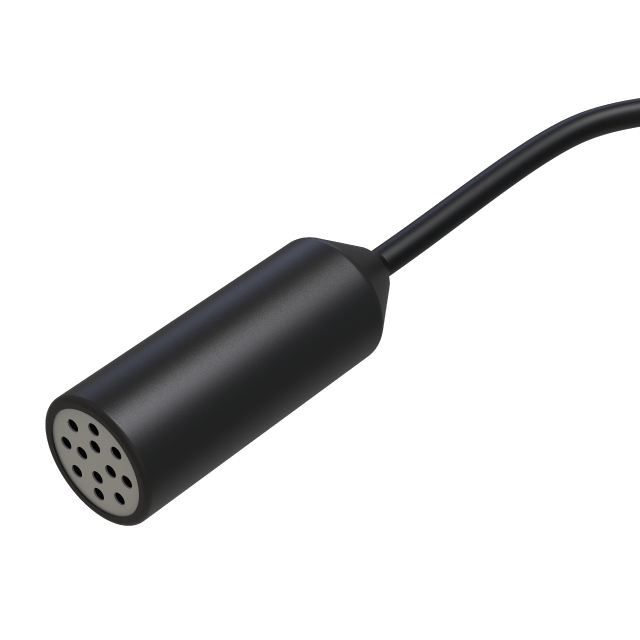

北京精立CTD傳感器產品介紹

用戶手冊

北京精立科技有限公司研發的CTD傳感器是一款專用于地表水及淺層地下水監測的高精度測量設備，可同步采集水深（壓力）、電導率、溫度三項關鍵參數。該設備結構緊湊、性能穩定，適用于水文監測、環境調查、工業應用等多個領域。

核心功能與測量原理

• 水深測量（壓力傳感器）

  • 原理：采用壓差傳感器測量水柱產生的靜水壓力，結合大氣壓補償（通過特氟龍透氣口實現），精確計算實際水深。

  • 特點：

    • 自動補償大氣壓變化，無需額外氣壓傳感器。

    • 透氣口采用防水透氣膜（特氟龍材質），防止液態水進入，確保氣壓傳遞穩定。

    • 測量范圍：0-100米（可選），分辨率1毫米，精度±0.25%（25℃時）。

  • 注意事項：

    • 避免傳感器在0℃以下環境長期工作，以防結冰損壞。

    • 安裝時需確保透氣口暢通，避免堵塞影響測量精度。

• 電導率測量（6電極技術）

  • 原理：采用6電極交流測量法，通過電極間電流變化計算水的導電能力，反映水中溶解性固體（TDS）含量。

  • 特點：

    • 自動溫度補償：測量值自動校正至25℃標準值，確保數據可比性。

    • 寬量程：0-150 dS/m，分辨率0.001 dS/m，精度±0.01 dS/m或±10%（取較大值）。

    • 抗干擾設計：電極在空氣中測量不可靠，需完全浸入液體中使用。

    • 應用：適用于鹽水入侵監測、地下水污染分析、廢水處理等場景。

  • 應用：適用于鹽水入侵監測、地下水污染分析、廢水處理等場景。

• 溫度測量（接觸式電阻探針）

  • 原理：通過接觸電阻變化檢測水溫，用于電導率數據的溫度校正。

  • 特點：

    • 測量范圍：-40℃至+60℃，分辨率0.1℃，精度±1.0℃。

    • 實時同步輸出，確保電導率數據的準確性。

產品優勢

高集成度：單設備同時測量水深、電導率、溫度，減少多傳感器部署成本。

低功耗設計：工作電流僅3.5mA，休眠模式低至2μA，適合長期監測。

多種輸出接口：支持SDI-12、RS232、RS485、模擬電壓、數字輸出（DDO），兼容不同數據采集系統。

緊湊堅固：直徑<3.5cm，長度<9cm，適合狹小空間安裝，材質耐腐蝕，適應惡劣環境。

典型應用場景

環境監測：濕地水位變化、地下水污染追蹤、鹽水入侵預警。

工業應用：石油勘探（油層厚度測量）、廢水處理廠水質監測。

科研領域：水文地質調查、實驗室模擬實驗。

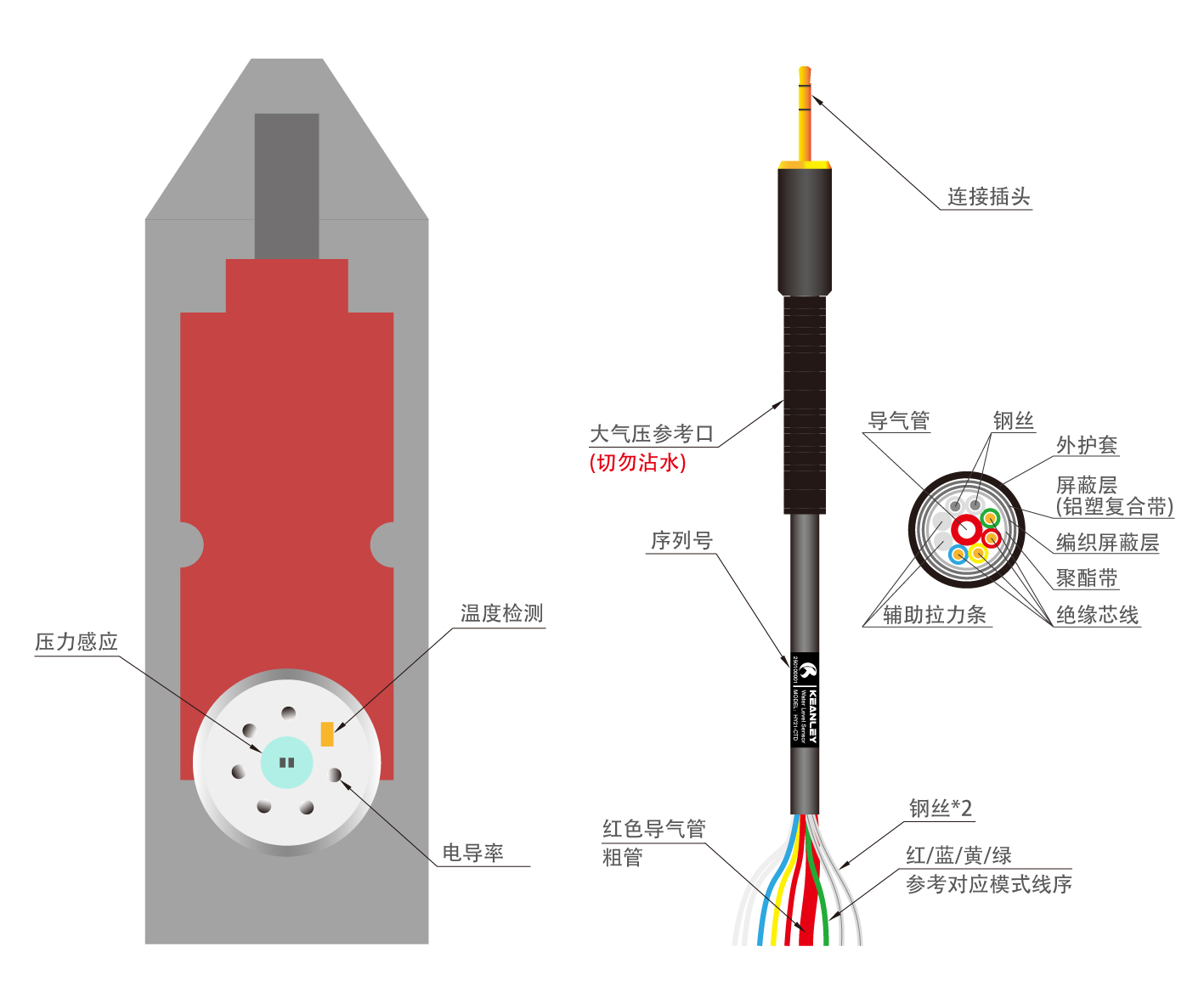

測量原理圖

技術參數概覽
