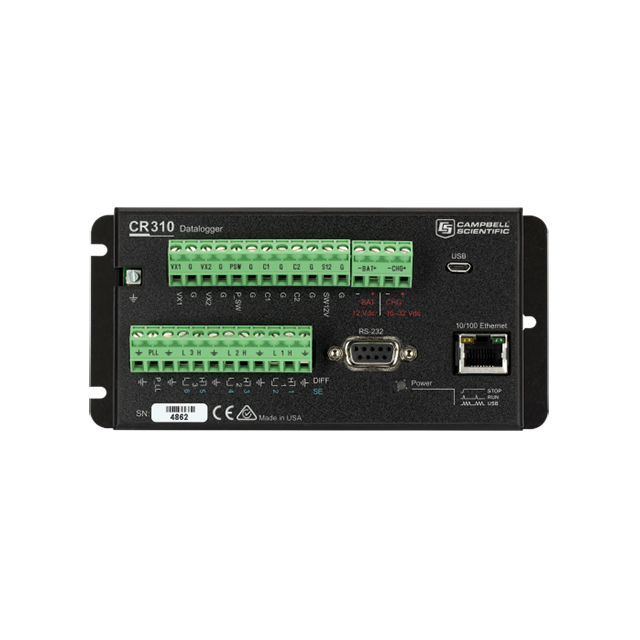

CR310 測量控制數據采集器描述：

宣傳手冊

CR310是一款多用途、緊湊型、低成本的測量控制數據采集器，集成了以太網接口和可拆卸端子。作為一款入門的數據采集器,以其豐富的測量指令，可以測量水文、氣象、環境和工業傳感器，它采集的數據可以通過指定的協議在網絡上傳輸，可以在現場或遠程配置。對于規模較小需要遠程監測應用，CR310是一款理想的選擇。

CR300和CR310最大的區別在于CR310集成了可拆卸端子和10/100以太網接口。

針對不同地區，CR310有多個電臺型號：

CR310-RF407: 美國和加拿大

CR310-RF412:澳大利亞和新西蘭

CR310-RF422: 歐洲

優勢與特點

通過USB端口和電腦連接，簡化了設置操作

能夠測量模擬、數字傳感器

支持Email, FTP, HTTP/Web, TCP

品質可靠, 所有端子均具備防靜電和浪涌保護功能

集成以太網接口，節省費用和空間

集成電臺功能，支持無線網連接

CR310-WIFI 適用于短距離無線IP通信

使用可移除端子條，易于接線

支持蜂窩/衛星通信

采用集成的12 V太陽能充電電池

支持RS-232 或 SDI-12數字傳感器

支持PakBus, Modbus, DNP3, GOES等協議

支持可編程控制，提供多個I/O端口

時間驅動通信和物理輸出提醒

技術說明

端子描述

一個開關 12 V 供電端子 (SW12V) 為傳感器或通訊設備供電, 1100 mA @ 20°C

兩個激發端子或 0.15 至 5 V 連續模擬輸出端子 (VX1, VX2) 用于電阻橋測量或給傳感器供電

6個多用途模擬輸入通道 (SE1 - SE6)

模擬功能 (SE1 - SE6)

模擬輸入: 6 個單端或3對差分輸入, -100 至 +2500 mV 和 ±34 mV 雙量程 24 位 ADC

4 至 20 mA 或 0 至 20 mA 輸入 (僅限 SE1, SE2)

數字 I/O 功能 (SE1 - SE4)包括 3.3 V 邏輯電平:

高頻方波計數 (35 kHz)

脈沖寬幅調制

中斷和定時器輸入

周期平均 (最高達200 kHz, 依振幅而定)

兩個脈沖計數通道 (P_SW, P_LL)

P_SW

開關脈沖 (150 Hz)

高頻方波 (35 kHz)

P_LL

低壓交流脈沖 (20 kHz)

高頻方波脈沖 (20 kHz)

兩個控制通道 (C1, C2): C 端子可通過軟件配置成數字功能

數字l I/O 功能包括 5 V 輸出和 3.3 V 邏輯電平:

SDI-12

高頻方波計數 (3 kHz)

開關信號 (150 Hz)

一般的狀態或控制

電壓源 5 V: 10 mA @ 3.5 Vli>

中斷

串行異步通信 Tx/Rx 成對端子

CR310 測量控制數據采集器規格：
