Uniblitz AIC10 光圈控制器

更新時間:2025-03-13

瀏覽量:2023

品牌：Uniblitz
型號：AIC10
描述：AIC10 是一款臺式電動光圈（自動光圈）控制器，專為與 Uniblitz AI25 自動光圈配合使用而設計。AIC10 具有直觀的按鈕陣列和數字用戶界面，允許它通過修改后的串行命令協議來操作光圈。配...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Uniblitz AIC10 光圈控制器描述：

產品手冊  數據表

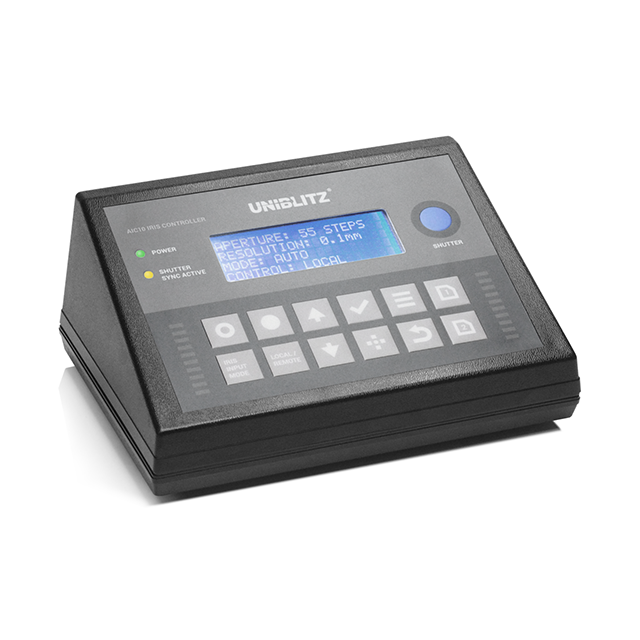

AIC10 是一款臺式電動光圈（自動光圈）控制器，專為與 Uniblitz AI25 自動光圈配合使用而設計。AIC10 具有直觀的按鈕陣列和數字用戶界面，允許它通過修改后的串行命令協議來操作光圈。配備后，AIC10 還將獨立于光圈操作 AI25 的可選高速快門附件。快門的電子同步允許 AIC10 指示快門的狀態。

直觀的數字用戶界面

可選快門控制（光圈需要高速快門附件）

RS232 或 TTL 電平信號控制

符合 RoHS 標準和 CE 認證

產品規格

系統特性
重復快門曝光	25 mm（光圈直徑）快門的兩次曝光之間最短 65ms 當 25 mm 快門連續循環時，兩次曝光之間最短 165 毫秒
快門驅動程序	從 DC 到快門最大速率的連續可變曝光頻率用于 25mm 雙穩態 DSS 型快門的 H 橋型驅動電路
Iris 驅動器	最大峰值驅動功率：12 W 峰值驅動電壓：+12 VDC 峰值驅動電流：1.00 A
電源	外部桌面 AC/DC 開關適配器輸出：+12 VDC，2.08 A，25 W 輸入：100-240 VAC，50/60 Hz，0.60 A
所有 BNC 輸入	輸入阻抗：1K 歐姆僅高電平有效 – 異常 IRIS DIR/POS – 電平觸發 TTL 兼容
所有 BNC 輸出	輸入阻抗： 1K 歐姆僅限高電平有效 TTL 兼容
USB 輸入 – B 型 2.0	（9）識別的命令數據傳輸速率 – 9600 波特 VCP 設置 – 8 個數據位、1 個停止位、無奇偶校驗、無流量控制

一般特性
指標	綠色 POWER LED 指示燈黃色 SHUTTER SYNC ACTIVE LED 指示燈
電源要求	+12 VDC，25 瓦輸入 – 2mm DC 插孔
工作溫度	5 – 40 °C
儲存溫度	-20 – +55 °C
大小	控制器單元：3.12 英寸 x 7.00 英寸 x 5.50 英寸（79.2 x 177.8 x 139.7 毫米）電源適配器（隨附）：2.13 英寸 x 3.66 英寸 x 1.42 英寸（54 x 93 x 36 毫米）
重量	控制器單元：1.05 磅（476 克）電源適配器：0.46 磅（209 克）
包含的附件	AIC10 光圈控制器手動（包含在閃存驅動器上） 10C3 光圈/快門互連電纜（3.0 m） – 用于將 AIC10 與光圈/快門連接 USB-AB 電纜（1.0 m） – 用于連接計算機 PS12電源供應器配有美國和歐洲線纜 AIC10 快速參考指南

命令	描述	十進制	十六進制	八進制	二元的	ASCII 碼
SHUTTER “打開”	打開快門	64	40	100	01000000	@
SHUTTER “關閉”	關閉快門	65	41	101	01000001	A
SHUTTER “觸發器”	切換快門狀態	66	42	102	01000010	B
SHUTTER/IRIS “重置”	關閉快門，打開光圈	67	43	103	01000011	C
IRIS “遞減”	關閉 iris 一個位置（步驟¹)	68	44	104	01000100	D
IRIS “結束”	完全關閉光圈	69	45	105	01000101	E
IRIS “Goto”	將光圈發送到請求的位置	71³	47³	107³	01000111³	GX1X2 ²
IRIS “主頁”	光圈全開	72	48	110	01001000	H
IRIS “增量”	打開光圈一個位置（步驟¹)	73	49	111	01001001	I
