更新時間:2025-03-13
瀏覽量:2906
產品介紹
數據表

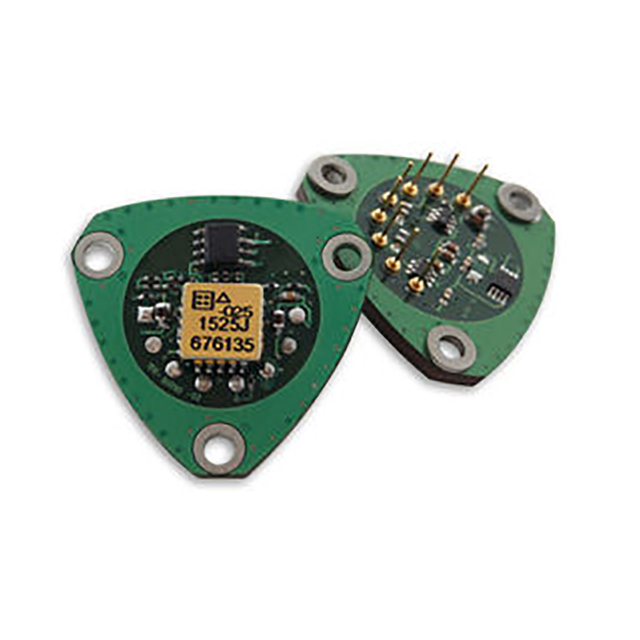

2225是一款低質量、低功耗模塊，在電氣和機械上與工業標準石英加速度計設計的夾具和設備兼容，適用于需要零到中頻響應的慣性和傾斜應用，具有出色的長期偏置和比例因數可重復性，以及低噪聲。2225型模塊結合了專為提供慣性應用所需的高穩定性而設計的高溫開放式印刷電路板(PCB)和SDI的1525型工業和慣性MEMS直流加速度計。
SDI 1525型微機電系統直流加速度計將兩個電容式硅傳感元件和一個精密定制的CMOS集成電路結合在一個密封的LCC封裝中。MEMS加速度計的差分輸出電壓在PCB上被轉換為與所施加的加速度成比例的電流。可以為2225模塊提供熱校準參數，以通過用戶實時溫度補償和建模軟件實現高性能。
小偏差和SF溫度系數
長期運行中偏差穩定性
校準的內部溫度傳感器
±4.0 mA滿量程電流輸出
±9至±16伏直流電，最大16毫安
-40至+85°C操作
兩個內置自檢
耐5000克以上機械沖擊
密封MEMS加速度計
系列化可追溯性和符合RoHS
低質量：5.6克
型號2225的輸入軸垂直于PCB。地震中心位于LCC加速計內PCB的中心，位于PCB頂部上方約0.110英寸（2.75 mm）處，PCB頂部是2225的參考表面。

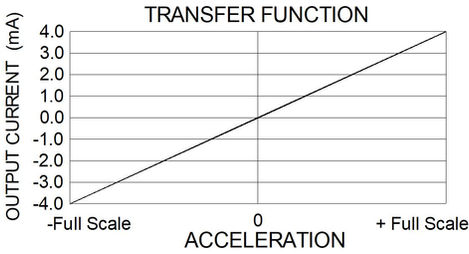

2225型產生輸出電流，其值隨加速度變化，如下圖所示。
規定-55°C至+85°C，除非另有規定，否則Vin=+/-12伏，TC=25°C
比例=測量值；FS=滿量程=絕對輸出=4000 mV
注意：大于所列應力可能會對設備造成不可逆性損壞。這些只是最大應力等級。不意味著在這些條件下或高于這些條件時設備的功能操作。
封裝尺寸
