SDI 2210 2260和2266加速度傳感器描述：

數據表

SDI的2210、2260和2266型號低成本單軸MEMS直流加速度計是堅固耐用且易于使用的測量工具，非常適合多種嚴格要求的應用場景。這三款設備在零至中頻段的工業應用中表現出色，尤其是在需要高可靠性、低噪音以及長期穩定性的場合。

2210型號采用了標準的1英寸方形封裝，而2260和2266則是為適應緊湊空間設計的小尺寸產品。其中，2210和2260配備了集成的3英尺電纜，2266則配置了可定制電纜長度并方便重新定位的連接器。所有這三個型號都使用了密封且低噪音的SDI表面貼裝加速計，并由SDI進行了單獨的測試、編程與校準。

這些加速度計內置電壓調節器和內部電壓基準源，因此不需要精密的電源供應。它們擁有一個通過環氧樹脂密封的堅固陽極氧化鋁外殼，支持使用螺絲、粘合劑或磁性安裝件進行簡易安裝。

零至中頻應用

操作

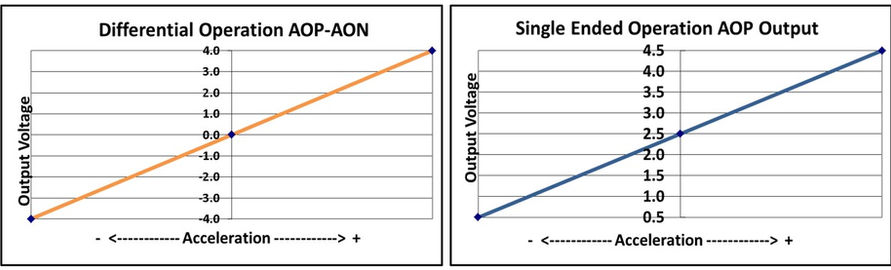

當使用AOP和AON輸出信號以差分方式連接到監控設備時，2210、2260和2266型號能展現出優秀的性能表現；同時，它們也兼容單端操作，以提供更高的靈活性。這些加速度計生成隨加速度變化的差分模擬電壓輸出（AON和AOP），其信號圍繞約2.5伏特的共模電壓變動。在無加速度作用下，差分輸出電壓接近0伏特；而在滿量程加速度下，則分別為±4伏特。這種輸出比例因子獨立于8至32伏特的供電電壓。

如果無法實現差分連接，建議采用單端模式，即只將AOP和GND連接至監控設備，并斷開AON。需要注意的是，相比差分連接，單端連接會導致信噪比減半。

性能-所有版本

對于所有型號：若無特別說明，電源電壓(Vs)應在+8至+32伏直流電之間，測試條件下的溫度(TC)為25攝氏度，并且處于差分模式。加速度測量范圍（量程）覆蓋±g，對應的輸出電壓范圍是8000毫伏。

注釋（1）：此規定適用于2g到50g的加速度范圍；而對于100g及以上的版本，則已進行測試并確定其適用范圍在-65g至+65g之間。

重要提示：施加超過所列出的應力值可能會導致設備遭受永久性損壞。這里提供的數值僅表示最大應力限制，并不代表設備在這些極限條件下或超出這些條件時仍能正常工作。因此，在使用過程中應確保不超過上述規定的應力水平，以維護設備的功能性和安全性。

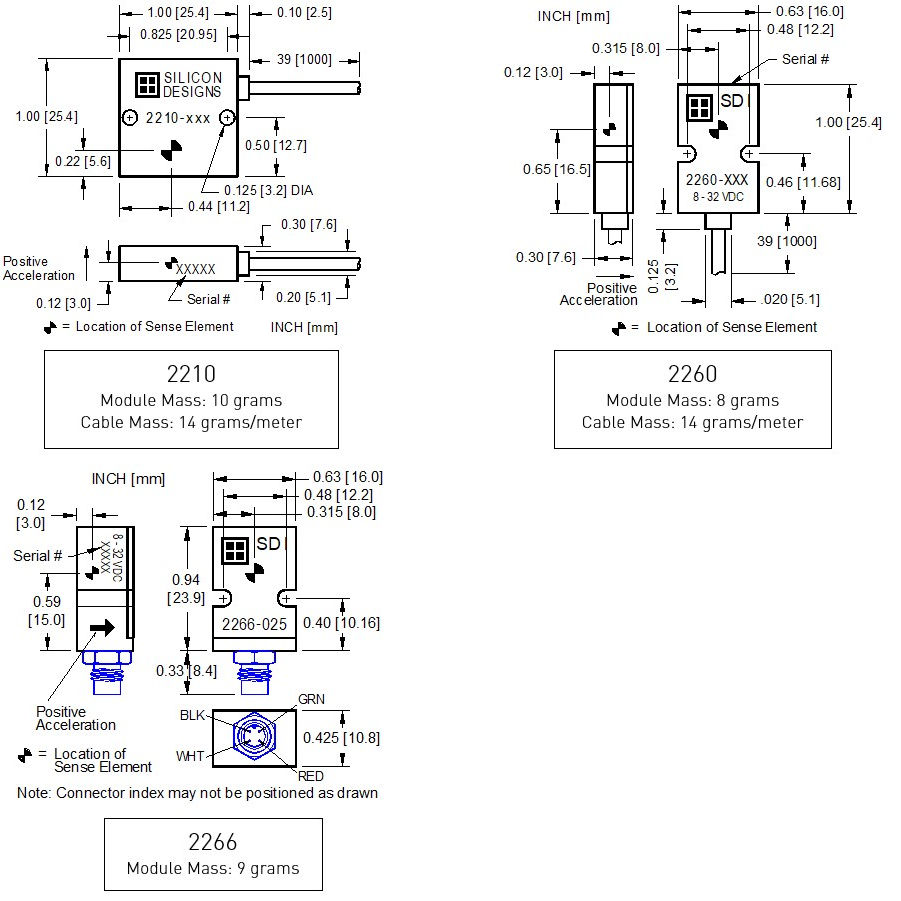

包裝尺寸
